螺旋板換熱器

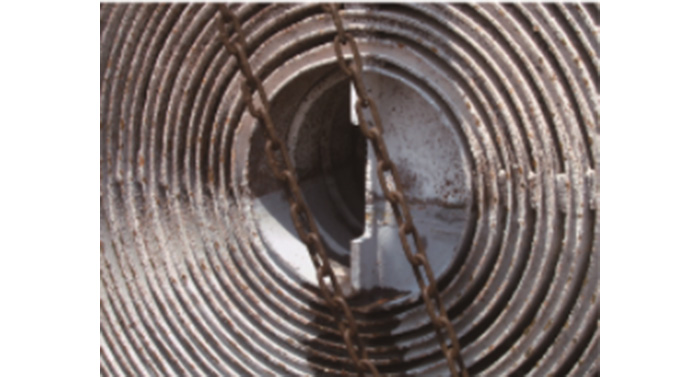

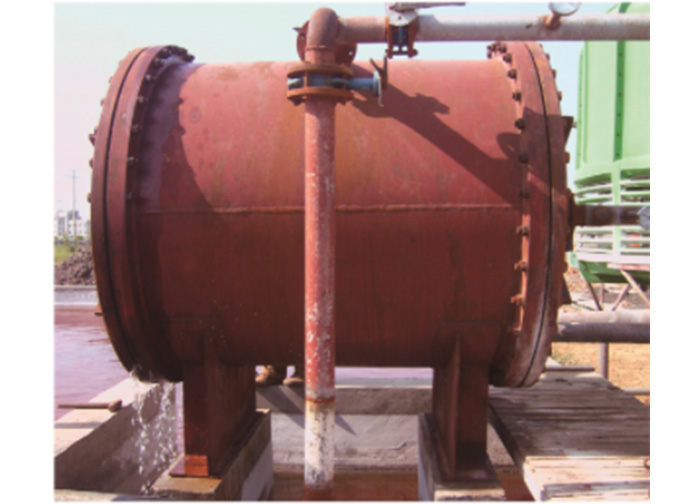

螺旋板換熱器，是由兩張平行的金屬板卷制成兩個螺旋形通道，冷熱流體之間通過螺旋板壁進行換熱的換熱器。螺旋板換熱器有可拆的和不可拆的兩種型式。
螺旋板換熱器的特點：
1、傳熱效能好。彎曲的螺施通道和定距柱，有利于增強流體的滿流狀態通道內流體阻力小，可提高設計流速，有助于 提高傳熱系數。對于水-水換熱傳熱系數可達18~3.5千瓦每平方米每攝氏度（kW(m(·C))。
2、有自清洗作用。單通道內的流體通過通道內雜質沉積處時，流速會相對提高，容易把雜質沖掉。
3、不可拆式結構的密封性能好，適用于劇毒、易燃、易爆或貴重流體的換熱。
4、相鄰?fù)ǖ纼?nèi)的流體呈純逆流方式流動，可得到最大的對數平均溫差，有利于小溫差傳熱，適用于回收低溫位熱能。
5、結構較緊湊單位設備體積內的傳熱面積可達150米（/米）。
6、由于螺旋通道本身的彈性自由膨脹，溫差應力小。
7、價格低廉。能否選用螺旋板換熱器的關鍵是堵塞問題，盡管它有自清洗作用，但由于設計或操作不當也會發生堵塞，這時即使用可拆式結構也難于用機械方法清洗。采用水、氣或蒸汽吹洗，操作方便，效果更好。螺旋板換熱器最大的缺點是檢修困難，如發生內圈螺旋板破裂，便會使整臺設備報廢。
1、本設備由兩張卷制而成，形成了兩個均勻的螺 旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小， 由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速 使之具備較高的傳熱能力。
3、型不可拆式螺旋板式換熱器螺旋通道的端面采 用焊接密封，因而具有較高的密封性。
4、l型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。
5、l型可拆式螺旋板換熱器結構原理與不可拆式換 熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串 聯組合、設備和通道間距相同結構原理可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔， 四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成， 板片和墊片的四個角孔形成了流體的分配管和匯集管，同 時又合理地將冷熱流體分開，使其分別在每塊板片兩側的 流道中流動，通過板片進行熱交換。 螺旋板換熱器應用 螺旋板換熱器應用廣泛。在中國，中小型合成氨廠的變換 熱交換器和合成塔下部的熱交換器已先后用螺旋板換熱器 取代管殼式換熱器。燒堿廠的電解液加熱器和濃堿液的冷 卻器，采用螺旋板換熱器所用的設備費僅為管殼式換熱器 的1/3。
此外，這種換熱器用于塔頂冷凝、淬火油冷卻、發 煙硫酸冷卻和脂肪酸冷卻等都有良好的效果。這種設備用于蒸汽的冷凝和無相變的對流傳熱效果最佳，也可用于沸騰傳熱。
